Lüftersteuerung  Rev 1.21

Wer kennt das nicht da hat man sich einen neuen Kühler gekauft und der Rechner ist so laut geworden das es schon sehr störend ist wenn man nur surft oder im Windows arbeitet. Darum hatte ich mir damals überlegt eine Lüftersteuerung zu bauen . Das war damals die Rev 1.1, dort konnte man zwischen einer  Spannungen  der Lüfter von 9Volt  und 12 Volt  wählen. Da ich dazu von vielen Lesern meiner Seite Fragen nach einem Schaltplan oder  Anleitungen   bekommen habe , habe ich mich Nocheinmahl hingesetzt und die Steuerung überarbeitet. Das Ergebnis ist hier zu sehen . Die Steuerung Rev 1.21 bietet folgende Spannungen für die Lüfter, 12,10,9,8, und 7Volt. Im Praxisbetrieb sieht es so aus das die Lüfter bei mir alle auf 7 Volt laufen zum Zocken stelle ich die Spannung auf 8 Volt . Nur wenn ich auf einer Lan Party bin oder im Sommer wenn es zu heiß ist  bekommen die Lüfter ihre 10 oder 12 Volt.

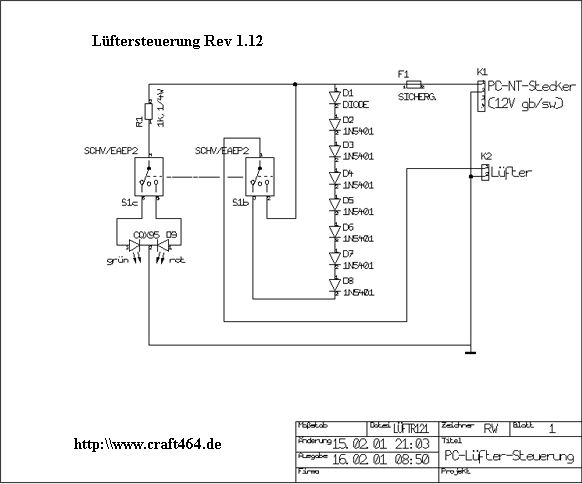

Hier der Schaltplan, ich hoffe Ihr kommt damit klar

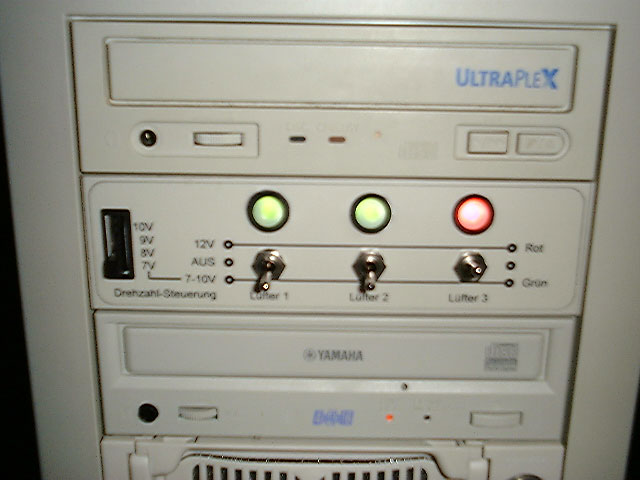

Hier seht Ihr die Steuerung  im Betrieb in meinem Rechner. Die Dioden leuchten je nach Spannung bei 12 Volt grün ,bei 10,9,8, und 7 gelb und in der Mittelstellung bei Aus gar nicht.		Hier ist die Platine von hinten zu sehen. Natürlich ist die Steuerung mit einer Sicherung abgesichert damit nichts passieren kann.

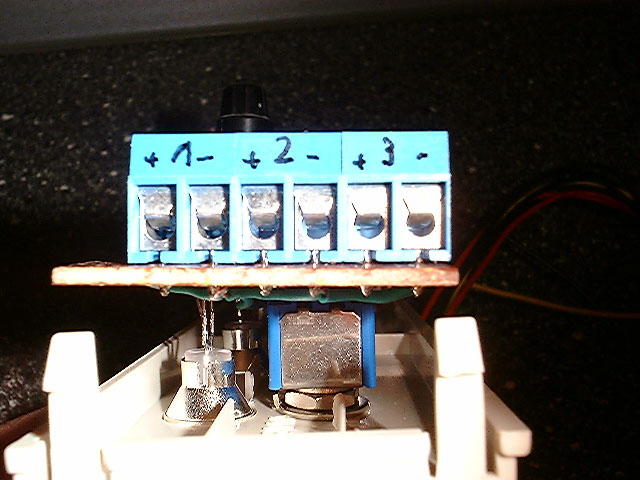

Hier mal eine Seitliche Aufnahme der Steuerung. Zu sehen sind auch die Stromversorgung .Diese wird einfach zB an einer Festplatte oder CD-Rom durchgeschliffen.		Hier die Anschlüsse für die  Lüfter 1-3. Habe es zB mein mir so gemacht das 1 CPU ist, 2 Gehäuselüfter und 3 Grafikkarte und Chipsatzkühler ist.

Die Lüftersteuerung ist für alle die nicht immer die nicht immer die ganze Leistung Ihres CPU-Kühlers brauchen und einen leisen Computer unterm Tisch stehen haben wollen. Der UNterschied in den Temperaturen zu den Spannungen ist nicht all zu groß. Bei meinem T-Bird 100@1300Mhz  bei 1,92 Volt ist der unterschied zB zwischen 12Volt und 8Volt  5Grad. Bei einer stabilen CPu machen diese 5 Grad nicht viel aus. Mein T-Bird ist bis 65 Grad stabil habe ich getestet und bei der Schalterstellung von 8Volt wird er maximal 54 Grad warm. Also ist nach oben noch eine Reserve. Nun werden einige sagen 54 Grad ist viel. Das stimmt so nicht den erstens ist die CPU doch sehr stark übertaktet und AMD gibt selber eine Max Temp von 90 Grad an. Außerdem was habe ich davon wenn alle Lüfter mit maxuimaler Drehzahl laufen und die Temp 45 Grad ist aber sich die CPU nicht höher takten läßt. Die Bauteile die Ihr für diese Steuerung braucht könnt Ihr zum Beispiel bei Conrad bestellen. Das ganze Materiall kostet ca für eine Steuerung wie Ihr sie da seht 45-50 Dm . Der Zeitaufwand sind ca 7-8 Stunden. Ich bin noch am überlegen ob ich die Steuerung in einer kleinen  Serie herstelle. Also wer Interesse hat soll mir einfach eine Mail schreiben. Der Preis ist nicht gerade wenig mit 150 Dm aber bedenkt bitte die Arbeitzeit die in so einer Steuerung steckt.
