Athlon XP übertakten |
Mit Einführung des Athlons XP hat sich
einiges Verändert in Beziehung auf das Übertakten von AMD Prozessoren.
Bekannt war ja das bei Duron oder T-Bird man nur die L1 Brücken mit
Silberleitlack schließen musste um den Prozessor unlocked zu
 machen. Mit
Einführung des Athlon T-Bird Modell C hatte sich dieses auch erledigt da
hier die Brücken schon in der Fab geschlossen waren und man nur nach den
Multi auf dem Mainboard oder im Bios verändern musste. Leider geht dieses
bei Athlon XP nicht mehr so einfach. Hier möchte ich euch nun die zwei
Möglichkeiten beschreiben wie Ihr auch diesen Prozessor wieder unlocked
machen könnt. |
|
Unbedingt beachten: Weder ich noch die Seite
www.craft464.de übernehmen einen
Haftung für Schäden die durch den Versuch die CPU zu übertakten entstanden
sind. Wer sich dieses nicht zutraut oder unsicher ist kann seine CPU auch
von Thomas von PcTweaker bearbeiten lassen. An dieser Stelle möchte ich
mich auch noch mal ganz herzlich bei Thomas bedanken für die
Bereitstellung des Testmusters. |
| Wo befinden sich die L1 Brücken
|
|

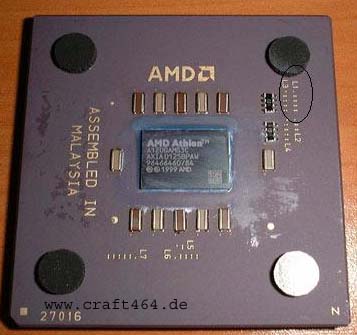

| Athlon T-Bird |
Athlon XP |
 |
 |
| |
|
|
Es gibt zwei Möglichkeiten den Athlon XP zu
unlocken |
|
Möglichkeit 1-mit Hilfe der L1 Brücken den
Prozessor unlocked zu bekommen. |
|
Leider geht es hier nicht ganz so einfach wie bei Athlon
T-Bird da AMD die Brücken jetzt mit einem LAser trennt. Hierbei kommt es
wenn Ihr jetzt einfach die L1 Brücken verbindet und somit auch das Loch
was mit dem Laser eingebrannt wurde schließt zu einem Kurzschluß der zur
Folge hat ,das der Prozessor sich auf einem Multiplikator von 11 einbrennt,
was mir auch Thomas von Pc-Tweaker bestätigt hat. Also was ist zu tun?.
Ich habe mal zwei Skizzen erstellt .Skizze 1 zeigt wie die Brücken
original aussehen. Skizze 2 zeigt wie sie nach der Bearbeitung mit
Silberleitlack aussehen sollten. |
 |
 |
| Hier
die locked L1 Brücken |
Hier die
unlocked L1 Brücken |
|
Möglichkeit 2-mit Hilfe der L3 und L4
Brücken den Multiplikator der CPU zu verändern |
|
Diese Möglichkeit sollte Ihr erwähnen wenn
Möglichkeit 1 bei euch fehlgeschlagen ist. Hierbei müsst Ihr die L3 und L4
Brücken öffnen oder schließen wie in der nachfolgenden Tabelle gezeigt. Da
der Athlon XP die Die nicht wie beim T-Bird in eine Keramik eingebettet
ist sondern in einer Art Leiterplattenmateriall, sind die Brücken nicht
mehr so schwer zu durchtrennen. Hier sollte ein Teppichmesser aus dem
Baumarkt genügen. |
